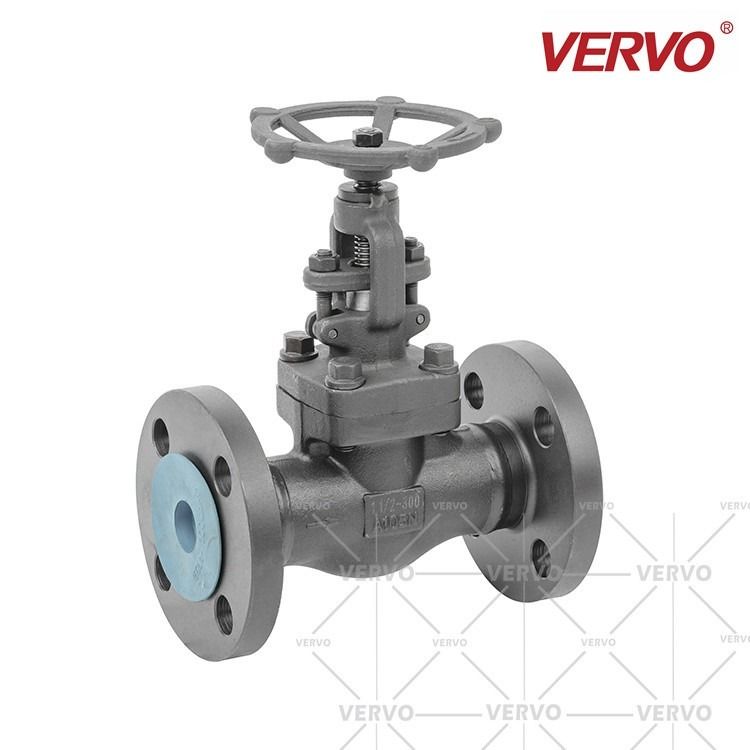

1/4 A105N soldó con autógena el tipo recto industrial ensanchado del acero de carbono de la válvula de globo DN40

La válvula de globo forjó la pulgada Dn40 Rf del acero inoxidable 1-1/2 ensanchó la válvula de globo de acero forjada Cl300 forjó la válvula de globo de acero

La válvula de acero forjada de globo ensanchó

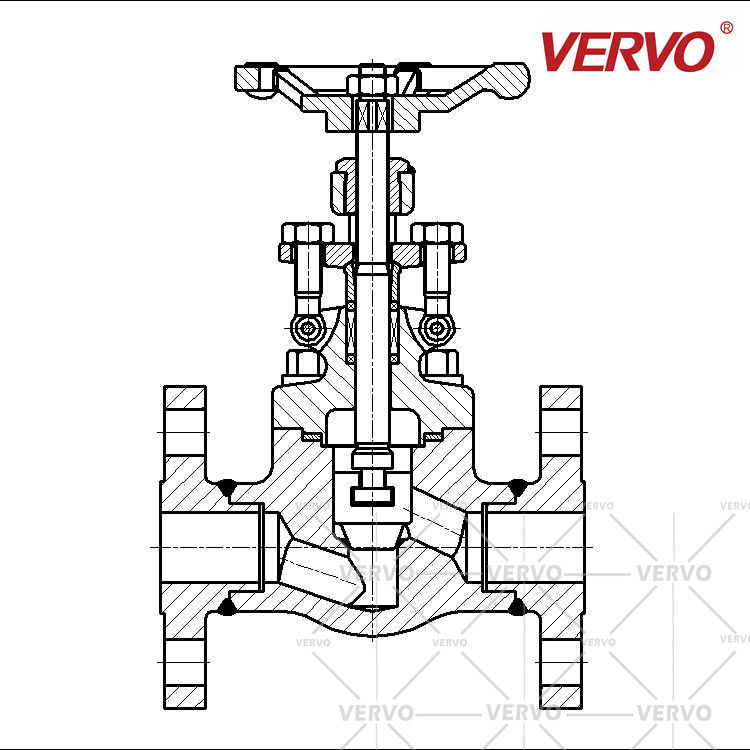

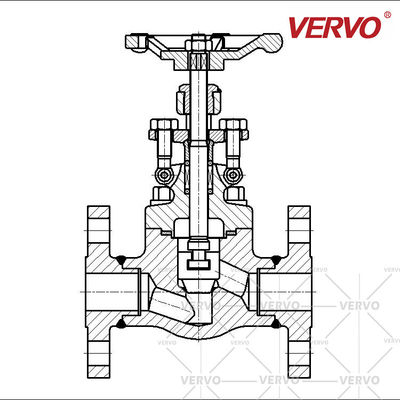

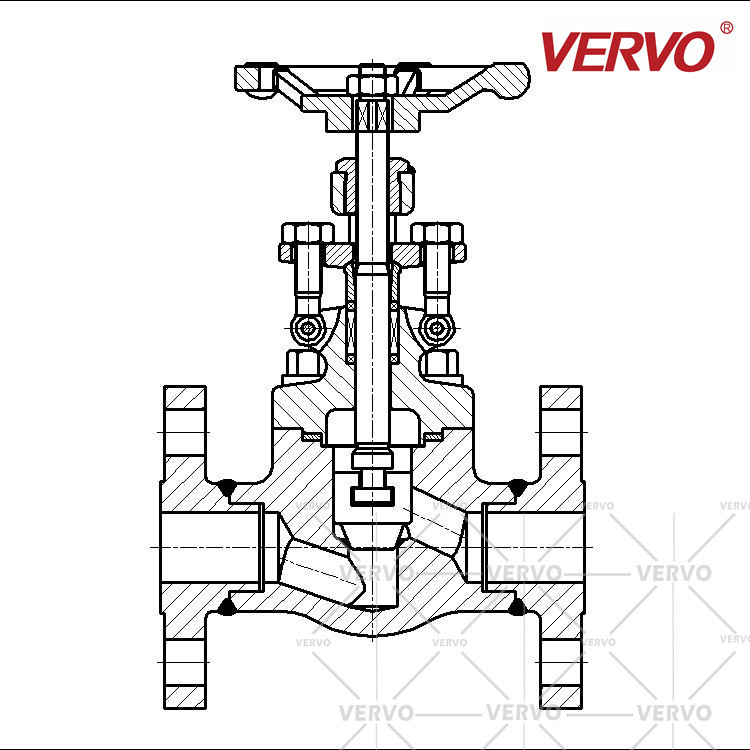

VERVO forjó las válvulas de globo de acero es capo empernado, fuera del tornillo y del tipo del yugo, construcción de levantamiento del eje. Nivz forjó el cuerpo y el capo de válvulas hechos de las forjas de alta calidad.

La oferta de VERVO forjó las válvulas de globo de acero de tamaño el 1/2” (DN15) a 4" (DN100) adaptarse a diverso crítico, los usos y grado no críticos de la presión en la clase 150-2500.

La gama de fabricación cubre el puerto regular y el puerto estándar ambos tipos de válvula. Las válvulas de globo portuarias regulares tienen entrega rápida o la acción lista, para la válvula de globo portuaria estándar hace manufactuing sobre la base de la orden, amplia gama de los materiales del cuerpo como el acero inoxidable 304/304L/316/316L, ASTM A 182 F 11/22 de ASTM A 105 - el acero de carbono forjado, ASTM A 182 F 304/304L/316/316L - Forgated - acero de aleación para adaptarse al uso industrial.

Disponible bajo cualquier inspección de los terceros también. Para cara Seat de Stellited F6 del uso de la alta presión y de la temperatura y disco disponible. La válvula de globo forjada disponible es extremo roscado, extremo de la soldadura del zócalo, extremo de la soldadura de extremo y conexión de extremo ensanchada. Para el extremo Flanged forjado los rebordes de válvula de acero de globo serán soldado con autógena con un integral del cuerpo de válvula no forjados.

Características

• El cuerpo y el capo hicieron de la forja de alta calidad.
• Las forjas son precisión trabajada a máquina para el alto rendimiento
• Cuerpo-capo de la prueba del escape común con la junta herida espiral
• Tronco de tierra del final
• Uno mismo que alinea la glándula de dos piezas
• La característica que asienta trasera facilita el reembalaje de la caja de relleno en línea con la válvula en la posición completamente abierta.

Estándares

Estándar de diseño: BS 5352/API 602/ASME B 16,34

Norma de la inspección y de pruebas: )/API 598 DEL EN ISO 12266 - I (BS 6755 - I DE LAS BS

Reborde a la distancia de Flance: Según ANSI B 16,10/BS 5352/API 602

Conexión de extremo: El final ensanchado a ANSI B 16,5, estándar del estándar/JIS del estruendo/ES estándar

Atornillado - extremo roscado a ANSI B 1.20.1

Final de la soldadura del zócalo a ANSI B 16,11

Final de la soldadura de extremo a ANSI B 16,25

Gama de tallas de Manufacuring: el 1/2” (DN15) a 2" (DN50)

Grado de la presión de la válvula: Clase 8000LB~1500LB

Operación de válvula: La rueda de mano actuó

Salida de Seat de válvula: Clase de la salida IV

Características dominantes:

• Disponible en ANSI 150, ANSI 300, ANSI 600, ANSI 900, ANSI 1500, ANSI 2500
• tamaños el 1/2” a 4" DN15 a DN100
• Gama de temperaturas: -10°C a 538°C.
• Grado de la presión: Clase 150 o clase 2500.

Una válvula sin necesidad de mantenimiento - diseño a API602, BS5354.

CL150~CL600	Capo del perno (BB), Reduzca el puerto (RP), fuera del tornillo y del yugo (OS&Y), ensanchado (RF/RTJ)
Tamaño (NPS)		R.P	el 1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	CL150	L (RF)	108	117	127	140	165	203
	CL300		152	178	203	216	229	267
	CL600		165	190	216	229	241	292
Diámetro del volante de dirección		W	100	100	125	160	160	180
Altura		H	170	172	207	228	270	320
Diámetro portuario del flujo		d	10,5	13,5	17	22	28	34
Peso (Kilogramo)	CL150	B.B	4,1	4,8	7,1	10	12,7	21
	CL300		4,8	6,7	10	14,5	18,3	25,2
	CL600		5,4	7,4	11	16	19,2	28,8
CL900~CL1500	Capo del perno (BB), Reduzca el puerto (RP), fuera del tornillo y del yugo (OS&Y), ensanchado (RF/RTJ)
Tamaño (NPS)		R.P	el 1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	CL900	L (RF)	216	229	254	279	305	368
	CL1500
Diámetro del volante de dirección		W	100	100	125	160	160	180
Altura		H	170	172	207	228	270	320
Diámetro portuario del flujo		d	10,5	13,5	17	22	28	34
Peso (kilogramos)	CL900	B.B	10,1	13	18,3	26	32,8	54
	CL1500

La dimensión y los pesos están para la referencia solamente y conforme a cambio sin previo aviso.

1. Para más tamaño o información dimensional, entre en contacto con por favor nuestro representante de ventas.
