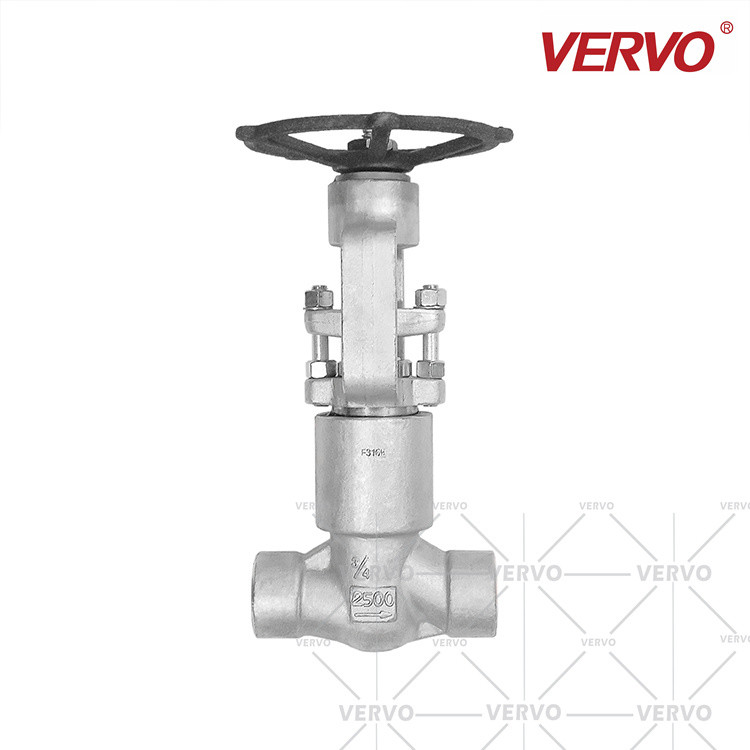

Dn20 acero inoxidable sin reducción en la sección de paso F316H de la válvula de globo del capo del sello de presión del interruptor PSB

Válvula de globo sin reducción en la sección de paso de acero inoxidable de alta presión del capo de la presión del interruptor PSB de la válvula de globo de la válvula de globo F316H Dn20 2500LB

Válvulas de globo de acero forjadas

VERVO forjó las válvulas de globo de acero está disponible en tres diseños del capo. El primer diseño es el capo empernado, con la junta herida común, espiral hembra-varón, hecha en F304/grafito. La junta común del anillo está también disponible a petición. El segundo diseño es el capo soldado con autógena con haber roscado y sellar la junta soldada con autógena. A petición una junta soldada con autógena de la fuerza de la penetración completa está disponible. El tercer diseño es el capo del sello de presión, con una junta del capo del sello roscado y de presión.
Construcción y especificación del diseño de la válvula de globo.
La válvula de globo de VERVO se ajusta a API602, a BS5352 y a ASME B16.34. Cada uno se prueba según API598, y la marca está por MSS SP-25.

ESPECIFICACIONES

1) Tamaño de la válvula: el 1/2” ~ 6"
2) Grado aplicable: ASME 1500# ~ 2500#
3) Temperatura: Hasta 500℃
4) Código y estándar: API, BS, ASME, ASTM
Diseñado por ASME B16.11/16,25/16,34/16,5
5) Construcciones
• Conexión de extremo: Tipo Zócalo-soldado con autógena o ensanchado
• Tipo de PSB (capo =Pressure-Seal)
• Sin reducción en la sección de paso
• Manual o con motor
(Neumático, eléctrico, o hidráulico)

Detalle rápido

DIMENSIÓN DE LA VÁLVULA DE GLOBO DE PSB

CL900~CL2500		Capo del sello de presión (PSB), Puerto lleno (punto de congelación), fuera del tornillo y del yugo (OS&Y), Hilo (NPT), soldadura del zócalo (interruptor), soldadura de extremo (BW)
Tamaño (NPS)		F.P	3/8	el 1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	CL900 CL1500	L	140	140	140	140	178	178	216
	CL2500		182	182	182	182	232	232	272
Diámetro del volante de dirección	CL900 CL1500 CL2500	W	160	160	160	160	180	180	200
Altura	CL900 CL1500	H	325	325	325	325	430	430	495
	CL2500		330	330	330	330	480	480	530
Diámetro portuario del flujo		d	8	13,5	17	22	28	34	42
Peso (kilogramos)	CL900 CL1500	PSB	9	9	8,9	8,8	26	25,6	45
	CL2500		12,3	12,3	11,6	11	26	28,4	60
CL900~CL2500		Capo del sello de presión (PSB), Puerto lleno (punto de congelación), fuera del tornillo y del yugo (OS&Y), Ensanchado (RF/RTJ)
Tamaño (NPS)		F.P	3/8	el 1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	CL900 CL1500	L (RF)		216	229	254	279	305	368
	CL2500			264	273	308	349	384	451
Diámetro del volante de dirección	CL900 CL1500 CL2500	W		160	160	160	180	180	200
Altura	CL900 CL1500	H		325	325	325	430	430	495
	CL2500			330	330	330	480	480	530
Diámetro portuario del flujo		d		13,5	17	22	28	34	42
Peso (kilogramos)	CL900 CL1500	PSB		11,9	13,7	18	36,8	37	45
	CL2500			13	17	22	30	42	58
La dimensión y los pesos están para la referencia solamente y conforme a cambio sin previo aviso.
3. La válvula ensanchada es omitida por el reborde integral;
4. Para más tamaño o información dimensional, entre en contacto con por favor nuestro representante de ventas.
