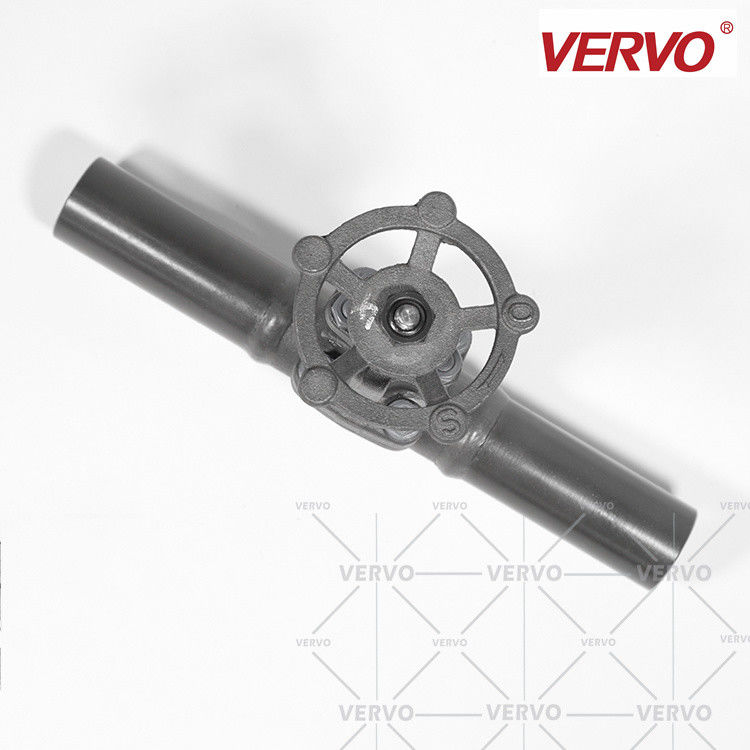

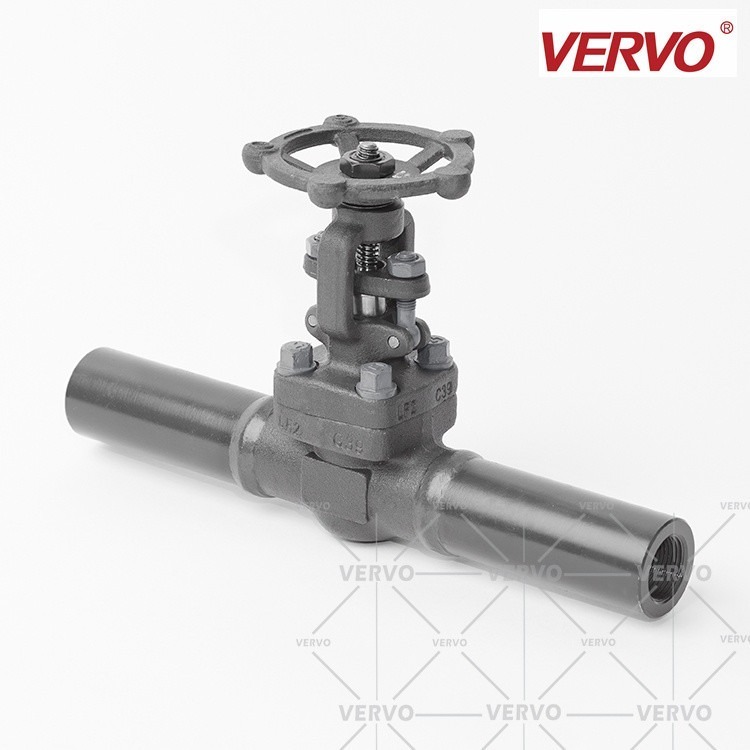

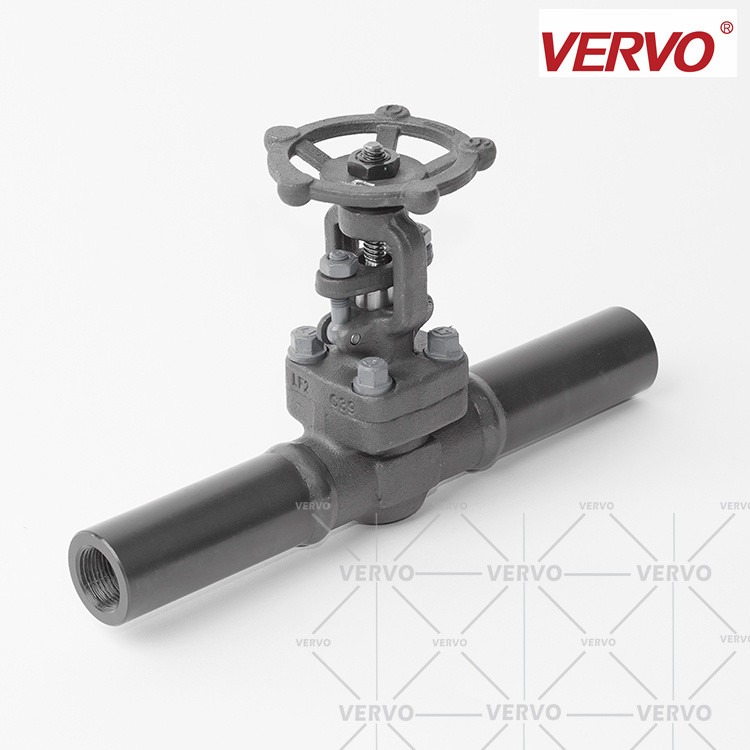

4" metal extendido del tubo asentó el CE de soldadura API Certificated del perrito de la válvula de puerta DN25 800LB

El metal extendido de la válvula de puerta del tubo asentó el CE industrial API Certificated Welding Pup de las válvulas de la válvula de puerta de la válvula de puerta 800LB DN25

Detalle rápido

Válvula de puerta forjada del acero de carbono

• Válvula de puerta forjada del acero de carbono
• Clase 150/300/600/800/900/1500/2500/4500
• Puerto portuario/lleno reducido
• Disponible en forjado (A105, LF2, F5, F11, F22, A182 F304 (l), F316 (l), F347, F321, F51, F53, F55, F60), aleación 20, Monel, Inconel, Hastelloy, C95800
• ASME B16.34
• Presión máxima 1975 PSI
• Temperatura máxima 850
• Capo empernado/capo soldado con autógena/capo del sello de presión
• API 602 /BS5352/ API 598
• NACE MR0175
• Tamaños el 1/2” - 4"

Características y ventajas

DOS TIPOS:

●Esta válvula está disponible con un cuerpo extendido o un cuerpo integralmente reinforcedextended (IREB).
●Las válvulas de puerta ampliadas del cuerpo tienen una conexión soldada con autógena o roscada y se utilizan para golpear ligeramente de los recipientes del reactor y las líneas del jefe para los respiraderos, los drenes o las líneas e instrumentación del despegue.
●También disponible: montajes ampliados del cuerpo para los respiraderos, los drenes, y las válvulas de la raíz del instrumento.

CL800	Capo del capo del perno (BB) /Welding (WB), Reduzca el puerto del puerto (RP) /Full (punto de congelación), fuera del tornillo y del yugo (OS&Y), hilo (NPT), soldadura del zócalo (interruptor), soldadura de extremo (BW),
Tamaño (NPS)	R.P	el 1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
	F.P	3/8	el 1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L	79	92	111	120	120	140	178
Diámetro del volante de dirección	W	100	100	125	160	160	180	200
Altura	H	165	169	207	230	249	283	333
Diámetro portuario del flujo	d	10,3	13,5	18	23	29	36	45
Peso (kilogramos)	B.B	2,2	2,4	4,1	5,5	7,5	10	19
	W.B	2,1	2,3	4	5,5	7,3	9,5	18,5
CL900~CL1500	Capo del perno (BB)/capo de soldadura (WB), Reduzca el puerto (RP)/el puerto lleno (punto de congelación), fuera del tornillo y del yugo (OS&Y), hilo (NPT), soldadura del zócalo (interruptor), soldadura de extremo (BW)
Tamaño (NPS)	R.P	el 1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
	F.P	3/8	el 1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L	92	111	120	120	140	178
Diámetro del volante de dirección	W	100	125	160	160	180	200
Altura	H	169	207	230	249	283	333
Diámetro portuario del flujo	d	10,3	13,5	18	23	29	36
Peso (kilogramos)	B.B	2,4	4,1	6,2	6,2	8,7	12,5
	W.B	2,2	4	6	6	8,5	12
CL2500	Capo de soldadura (WB), Reduzca el puerto del puerto (RP) /Full (punto de congelación), fuera del tornillo y del yugo (OS&Y), Hilo (NPT), soldadura del zócalo (interruptor), soldadura de extremo (BW)
Tamaño (NPS)	R.P	3/8	el 1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L		120	120	120	140	178	178
Diámetro del volante de dirección	W		160	160	160	180	200	200
Altura	H		230	235	249	283	333	333
Diámetro portuario del flujo	d		10,3	13,5	18	23	29	36
Peso (Kilogramo)	W.B		6,5	6,5	6,5	9	13	13
